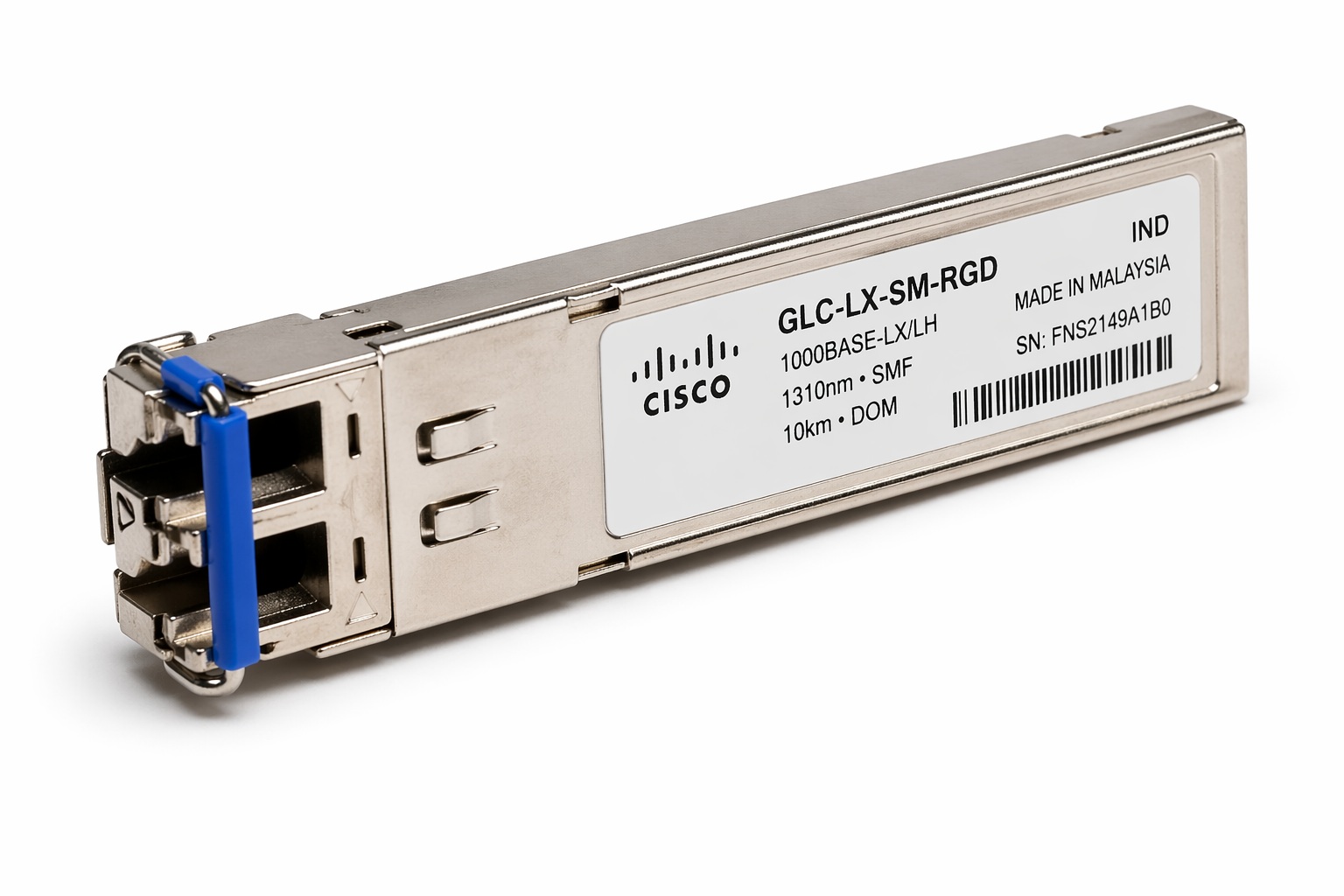

Cisco GLC-LX-SM-RGD – 1G 10 km Rugged SFP

Single-Mode Fiber: 10 km G.652 SMF

Cisco 1000BASE-LX/LH için IEEE 802.3z standardına uygun ITU-T G.652 single-mode fiber üzerinde 10.000 metreye kadar erişim belirtir. Gerçek saha tasarımında toplam fiber uzunluğunun yanında splice, patch panel, konektör ve kirlenme kaynaklı optik kayıplar da hesaba katılmalıdır.

Multimode Fiber: 550 m ve Mode-Conditioning Patch Cord

GLC-LX-SM-RGD, uygun multimode fiber üzerinde 550 metreye kadar kullanılabilir. Cisco kurulum notuna göre FDDI-grade, OM1 ve OM2 gibi legacy 50/62.5 µm MMF bağlantılarında mode-conditioning patch cord gerekir; OM3 ve daha yeni laser-optimized MMF üzerinde MCP kullanılmamalıdır.

Optical Budget: Sadece “10 km” Bilgisine Bakmayın

Cisco optical specifications, 1000BASE-LX/LH için aşağıdaki değerleri listeler. Fiber link budget projesinde bu değerler OTDR/power-meter ölçümleriyle birlikte değerlendirilmelidir.

DOM – Digital Optical Monitoring Ne Sağlar?

GLC-LX-SM-RGD DOM destekler. Uyumlu Cisco platformlarda transceiver'ın gerçek zamanlı TX optical power, RX optical power, sıcaklık, laser bias current ve supply voltage değerleri izlenebilir. Bu veriler kirli konnektör, fiber zayıflaması veya transceiver yaşlanması gibi problemlerin teşhisinde yardımcı olabilir.

-40°C / +85°C Industrial Temperature Sınıfı

Cisco GLC-LX-SM-RGD'yi IND sınıfında listeler. Bu, -40°C ile +85°C case-temperature çalışma aralığı anlamına gelir. Outdoor cabinet, fabrika, enerji ve ulaşım altyapıları gibi sıcaklık kontrolünün sınırlı olduğu yerlerde commercial/extended optics'e göre önemli avantaj sağlar.

Duplex LC: PC/UPC Var, APC Yok

Cisco SFP datasheet tüm fiber SFP portlarında LC-type connector kullanıldığını ve yalnız PC veya UPC patch cord bağlantılarının desteklendiğini belirtir. APC connector'lü fiber patch cord bu optik için kullanılmamalıdır.

1000BASE-LX/LH ile 1000BASE-SX Arasındaki Fark

Arama tarafında “1G SFP”, “LX SFP”, “SX SFP” ve “rugged SFP” sorguları sıklıkla birbirine karışır. LX/LH uzun dalga boylu 1310 nm sınıfında çalışır ve SMF üzerinde kilometre seviyesinde erişim sağlarken, SX 850 nm ve MMF odaklı kısa mesafe bağlantılar için kullanılır.

OM1, OM2, OM3 ve OM4 Fiberde GLC-LX-SM-RGD Kullanımı

1000BASE-LX/LH'nin multimode davranışında fiber jenerasyonu önemlidir. Cisco'nun MCP dokümanına göre mode-conditioning patch cord FDDI-grade, OM1 ve OM2 fiber tiplerinde kullanılmalıdır. OM3 ve daha yeni laser-optimized MMF bağlantılarda MCP kullanılmamalıdır.

Fiber Link Kalkmıyorsa 9 Noktalı Troubleshooting Kontrolü

• TX/RX çaprazı: Duplex fiberde transmit ve receive yönlerinin doğru eşleştiğini doğrulayın.
• DOM RX power: Alınan optik gücün receiver çalışma aralığında olup olmadığını kontrol edin.
• Connector temizliği: LC uç, adaptör ve patch paneli temizleyin; kir fiber arızalarının yaygın nedenidir.
• Fiber tipi: SMF/MMF karışıklığını ortadan kaldırın.
• MCP: Legacy MMF kullanılıyorsa doğru mode-conditioning patch cord olduğundan emin olun.
• Karşı uç optic: 1G LX/LH wavelength ve standard eşleşmesini doğrulayın.
• Host compatibility: Cisco platform ve software sürümünün GLC-LX-SM-RGD'yi desteklediğini kontrol edin.
• Loss budget: Splice, patch-panel ve fiber kayıplarının 6 dB SMF budget içinde kaldığını ölçün.
• Sıcaklık: Saha sıcaklığının hem switch hem transceiver sınırları içinde olduğunu doğrulayın.

Industrial Ethernet Projesinde Optik Sıcaklık Sınıfı Neden Kritik?

Rugged switch kullanıp commercial-temperature optic kullanmak, toplam sistemin sıcaklık limitini optik modülün sınırına indirebilir. Cisco'nun industrial switch hardware dokümanları da maksimum switch çalışma sıcaklığının kullanılan SFP tipinden etkilenebileceğini belirtir.

Bu yüzden saha kabinetinde yalnız ortam termometresi değil; güneş yükü, kabinet iç ısınması, DC power supply kayıpları ve transceiver sıcaklığı birlikte değerlendirilmelidir.

DOM Değerleri Nasıl Yorumlanır?

DOM tek başına “link iyi/kötü” kararı değildir; trend analizi için değerlidir. RX power'ın zaman içinde düşmesi fiber kirliliği, connector kaybı, bend veya splice problemini; sıcaklık artışı kabinet thermal sorununu; laser bias değişimi ise optic yaşlanmasını işaret edebilir.

Cisco Platform ve SFP Uyumluluğu Nasıl Doğrulanmalı?

Bir Cisco cihazında fiziksel SFP yuvası bulunması, GLC-LX-SM-RGD'nin otomatik olarak desteklendiği anlamına gelmez. Host platform, port operating mode ve minimum IOS XE/NX-OS sürümü Cisco Optics Compatibility Matrix ile doğrulanmalıdır.

Cisco 1G Fiber Optik Karşılaştırması

Satın Almadan Önce 10 Kritik Kontrol

1. Platform: Cisco cihaz SKU'sunu netleştirin.
2. Software: Minimum IOS XE/NX-OS release'i doğrulayın.
3. Fiber: SMF mi MMF mi olduğundan emin olun.
4. MMF: Mode-conditioning patch cord gereksinimini planlayın.
5. Mesafe: Fiber uzunluğu ve loss budget'ı hesaplayın.
6. Konnektör: Duplex LC PC/UPC kullanın; APC kullanmayın.
7. Sıcaklık: Optiğin IND sınıfına gerçekten ihtiyaç olup olmadığını değerlendirin.
8. Karşı uç: Data rate ve wavelength uyumluluğunu kontrol edin.
9. DOM: Operasyon ekibinin DOM telemetry'den yararlanıp yararlanmayacağını planlayın.
10. Yedek: Kritik saha bağlantılarında spare optic stratejisi oluşturun.

GLC-LX-SM-RGD Hangi Projelerde Tercih Edilir?

GLC-LX-SM-RGD Siparişinde “=” İşareti Ne Anlama Gelir?

Cisco dokümanlarında ürün teknik PID'si çoğunlukla GLC-LX-SM-RGD olarak geçer; kanal/sipariş sistemlerinde GLC-LX-SM-RGD= gösterimiyle karşılaşılabilir. Teknik sayfa ve SEO içeriğinde iki arama biçimini de kapsamak, kullanıcıların ürün kodunu nasıl yazdığına göre doğru sayfaya ulaşmasını kolaylaştırır.

Cisco GLC-LX-SM-RGD Fiyat Teklifinde Hangi Bilgiler Gerekir?

Sadece ürün adedi fiyatlama için başlangıçtır; doğru çözüm teklifi için cihaz ve fiber bilgisi de gerekir.

• Cisco switch/router model kodu
• IOS XE / NX-OS sürümü
• Gerekli optik adedi
• SMF / MMF fiber tipi
• Yaklaşık fiber mesafesi
• Patch panel ve splice sayısı
• Karşı uç cihaz / optic modeli
• Ortam minimum/maksimum sıcaklığı
• DOM izleme ihtiyacı
• Yedek optic gereksinimi

İlgili NETSUN Cisco Industrial Ethernet Sayfaları

Cisco GLC-LX-SM-RGD Hakkında Sık Sorulan Sorular
